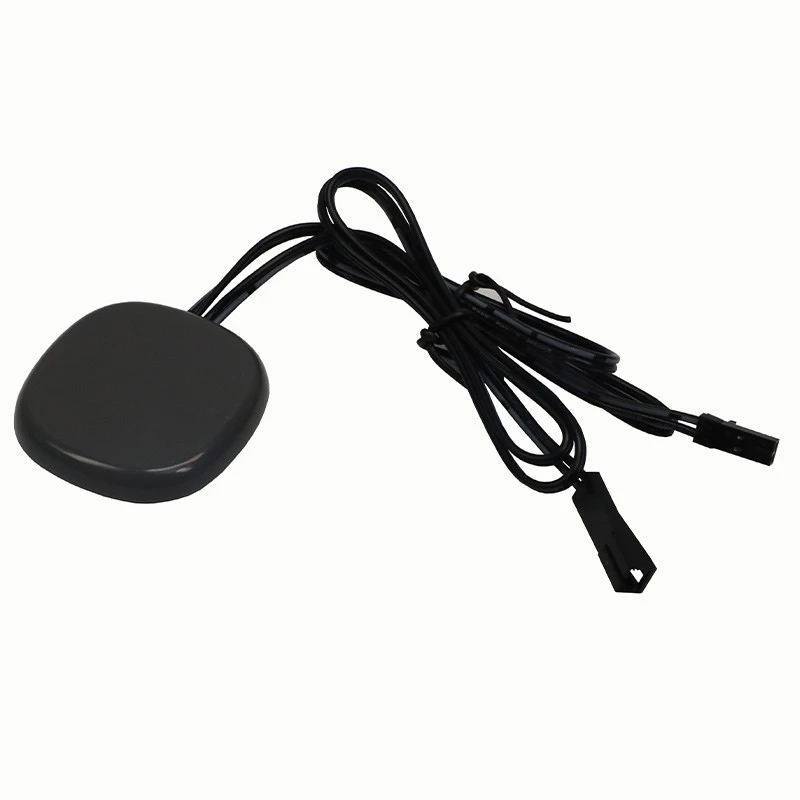

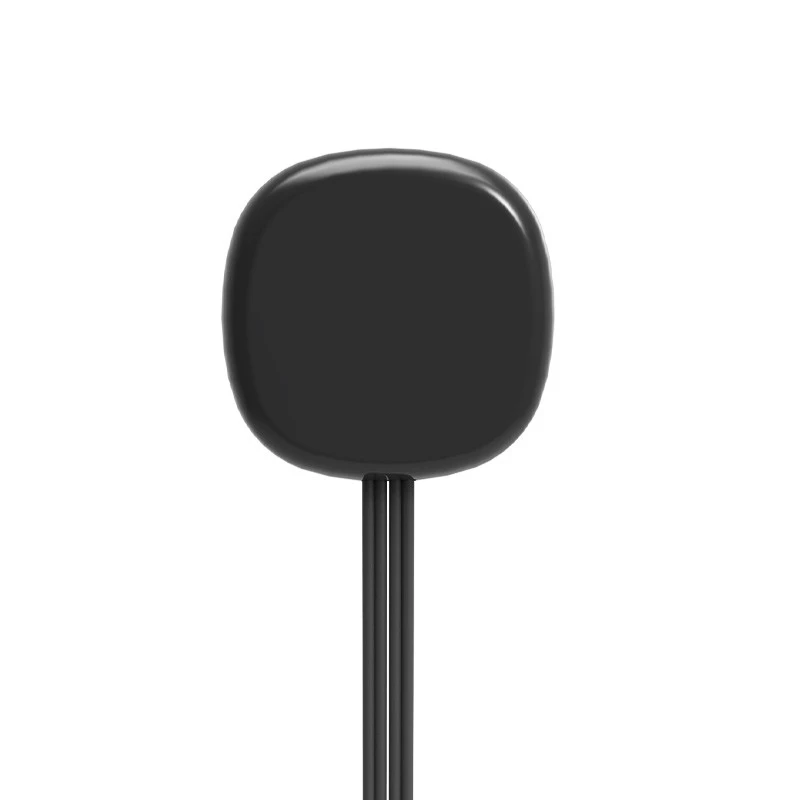

Suis Sensor Sentuhan Boleh Malap Tersembunyi ialah suis sensor sentuh boleh malap tersembunyi yang direka untuk pemasangan di belakang panel kayu, kabinet dan perabot dalaman. Tekan pendek menogol kuasa dengan peralihan cahaya beransur-ansur, manakala tekan lama membolehkan pemalapan tanpa langkah untuk pelarasan tahap cahaya-tepat.
Parameter
|
Mod kawalan |
Kawalan berasingan |
|
Voltan Input/Output |
DC 12-24V |
|
Kabel kuasa |
1.5m |
|
Muatkan kuasa LED |
12V Kurang daripada atau sama dengan 60W/24V Kurang daripada atau sama dengan 60W |
|
Saiz penderia |
48mm*48mm*6mm |
|
Fungsi |
Tekan pendek untuk mengawal cahaya secara beransur-ansur cerah atau malap; tekan lama untuk peredupan tanpa langkah |
|
Pensijilan |
CE, RoHS |
|
Waranti |
3 Tahun |
|
Nama jenama |
Lampow |
|
Model |
LP-9030 |

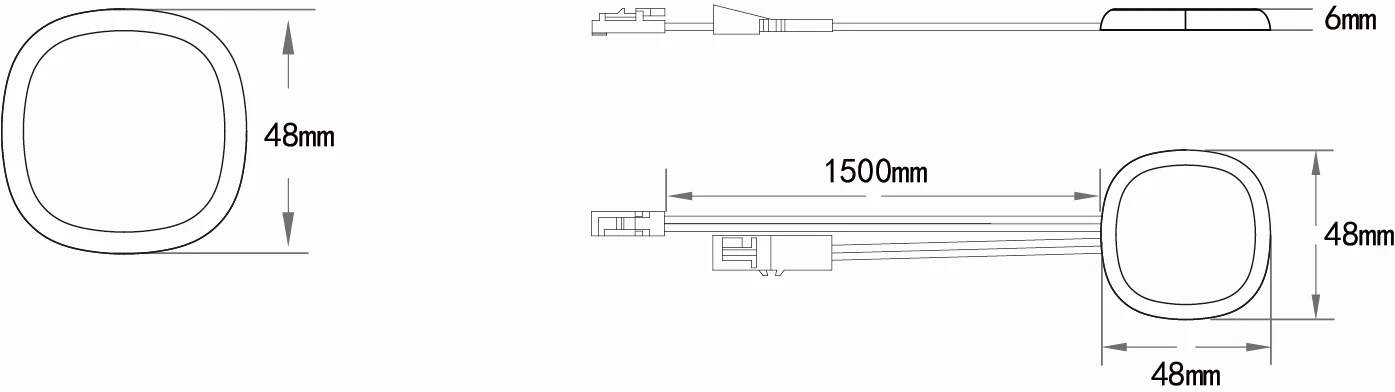

Saiz

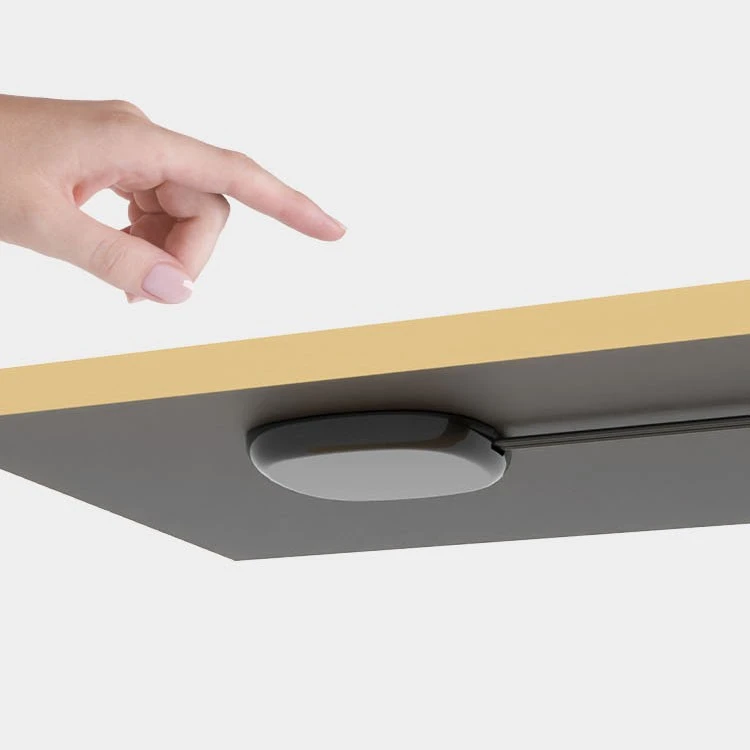

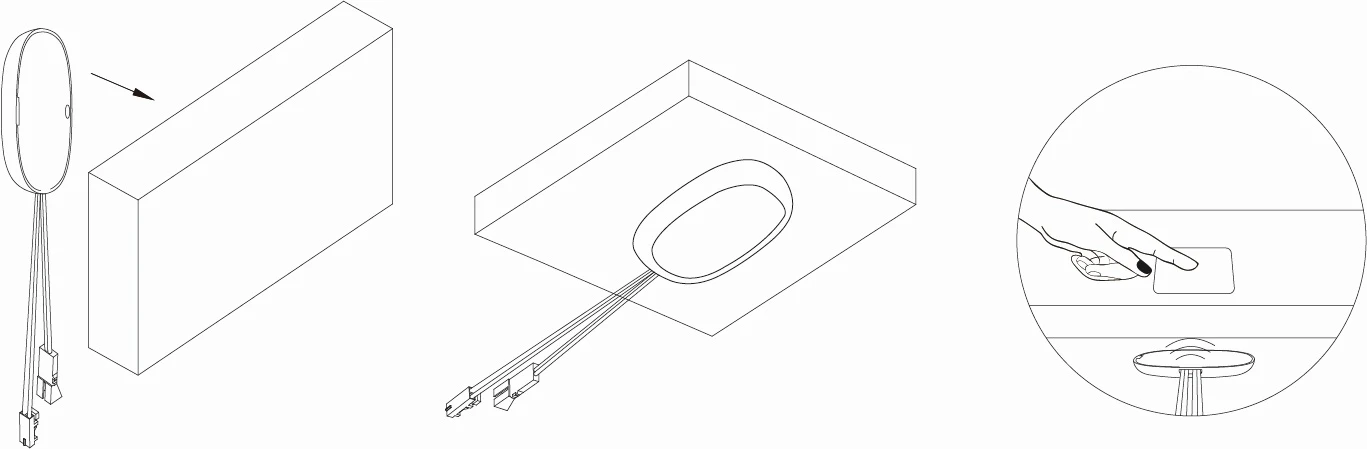

Pemasangan

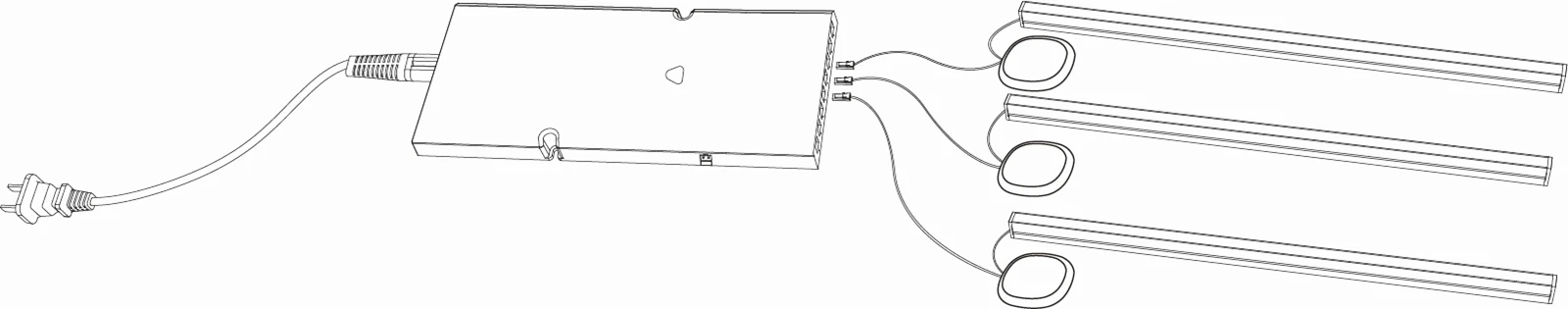

Gambar rajah pendawaian
Keserasian Pemasangan & Panel Tersembunyi

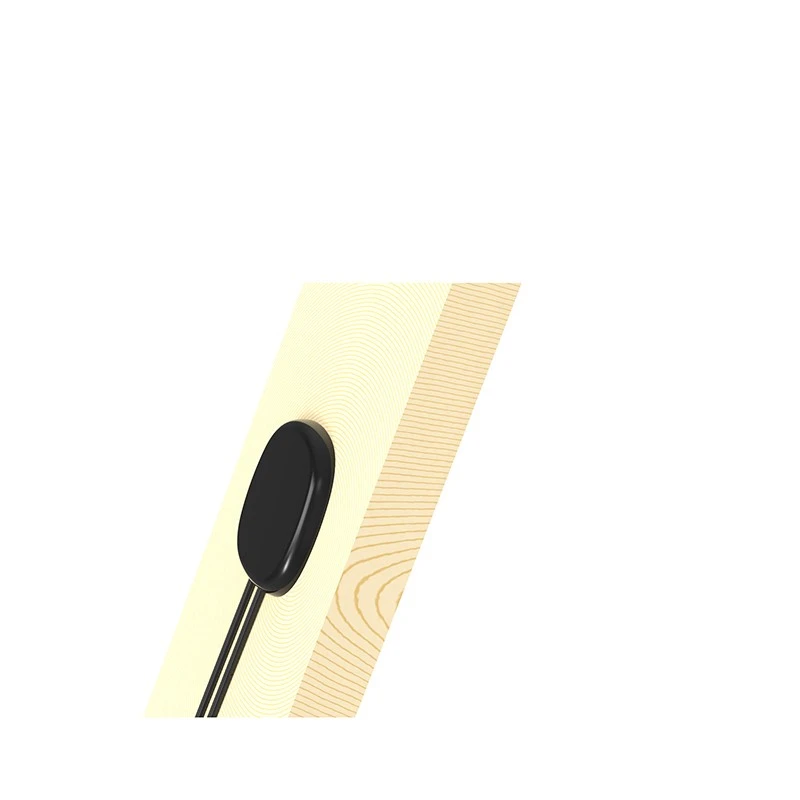

Pemasangan Panel Tersembunyi:Memasang di belakang-bahan bukan logam (kayu, akrilik atau panel komposit) tanpa meninggalkan perkakasan terdedah pada permukaan perabot.
Perumahan Padat:Dimensi 48 × 48 × 6 mm membenarkan pelekap-poket ceruk atau cetek di ruang sempit di belakang panel kabinet.
Keserasian substrat:Mengesan sentuhan melalui panel bukan -konduktif (tidak memerlukan kerajang logam atau lamina logam dalam zon penderia).

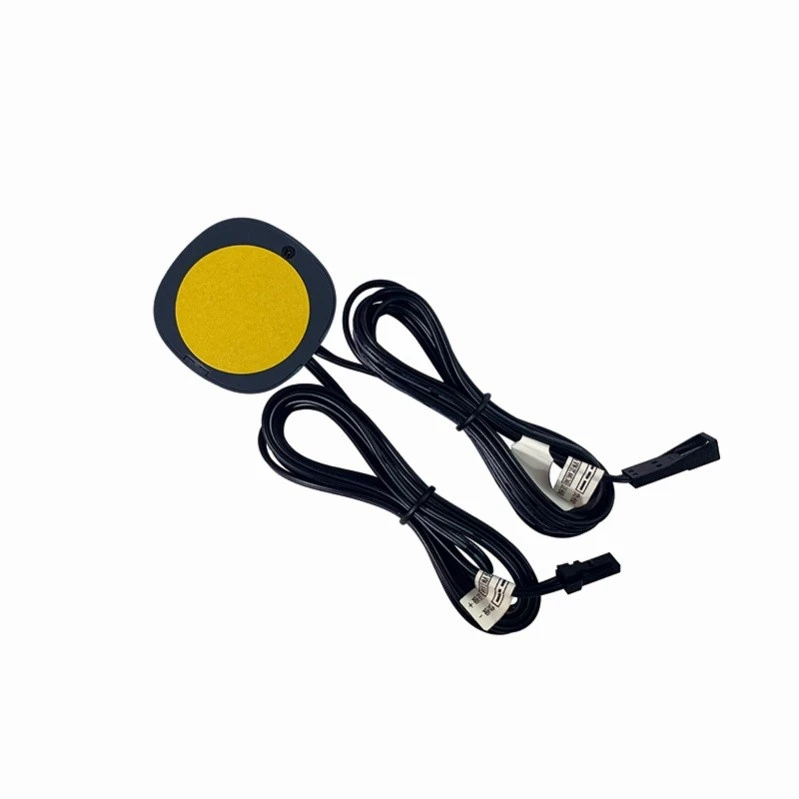

Pembetulan Permukaan Belakang:Profil rata menyokong pemasangan melalui-tack double-pita tinggi atau kurungan penahan mekanikal.
Spesifikasi Elektrik & Kapasiti Beban
Jumlah penarafan kuasa sehingga 60W (5A pada 12V / 2.5A pada 24V).
Didatangkan dengan kabel standard 1.5 m untuk penghalaan wayar kabinet dalaman.
Serasi dengan-lampu jalur LED tunggal warna, profil linear dan lampu puck yang dipacu oleh-bekalan kuasa voltan malar.
Pemacu LED & Keserasian Dimming
Padanan Bekalan Kuasa:Memerlukan pemacu LED voltan pemalar 12V atau DC 24V terkawal-. Pastikan voltan terkadar pemandu sepadan dengan beban LED yang disambungkan.
Keserasian Lekapan:Berfungsi dengan-jalur fleksibel LED warna tunggal, profil linear aluminium tegar dan lampu ceruk ceruk.
Mekanisme Peredupan PWM:Menggunakan kawalan isyarat PWM (Pulse-Width Modulation) untuk pelarasan kecerahan percuma-berkerlipan berterusan semasa-operasi tekan lama.
Ujian Sistem:Kestabilan pemalapan bergantung pada kualiti pemandu; keserasian harus disahkan dengan model pemacu khusus anda semasa penilaian sampel awal.
Prestasi Operasi
Pertukaran Keadaan Pepejal-:
Tiada bahagian mekanikal yang bergerak, menghalang haus daripada operasi harian frekuensi tinggi-.
Penggunaan Perabot Tertutup:
Profil pelesapan terma direka untuk kegunaan bersepadu di dalam almari pakaian, bekas paparan dan kabinet dapur.
Penilaian Dalaman:
Sesuai untuk aplikasi dalaman yang kering. Jauhkan daripada sentuhan air terus atau zon lembap-tinggi kelembapan.
OEM/ODM & Penyesuaian Produk
Kabel & Memanfaatkan:Panjang kabel tersuai dan pilihan jaket luar berdasarkan laluan pemasangan kabinet.
Penyambung Terminal:Penyambung-prapasang tersedia (cth, JST, DuPont atau DuPont mini-fit) sepadan dengan persediaan pemacu anda.
Penjenamaan & Pembungkusan:Penandaan laser tersuai, label produk dan pembungkusan kadbod induk tersuai.
Varian Perumahan:Warna kepungan tersuai dan konfigurasi klip pelekap tersedia untuk-pengeluaran volum tinggi.
Pengujian & Sampel
Pemeriksaan Kualiti:
Setiap sensor menjalani pensuisan berfungsi, semakan julat peredupan dan pengesahan kestabilan voltan sebelum pembungkusan.
Penilaian Contoh:
Sampel penilaian tersedia untuk menyemak sensitiviti sentuhan dengan bahan panel dan pemacu khusus anda.

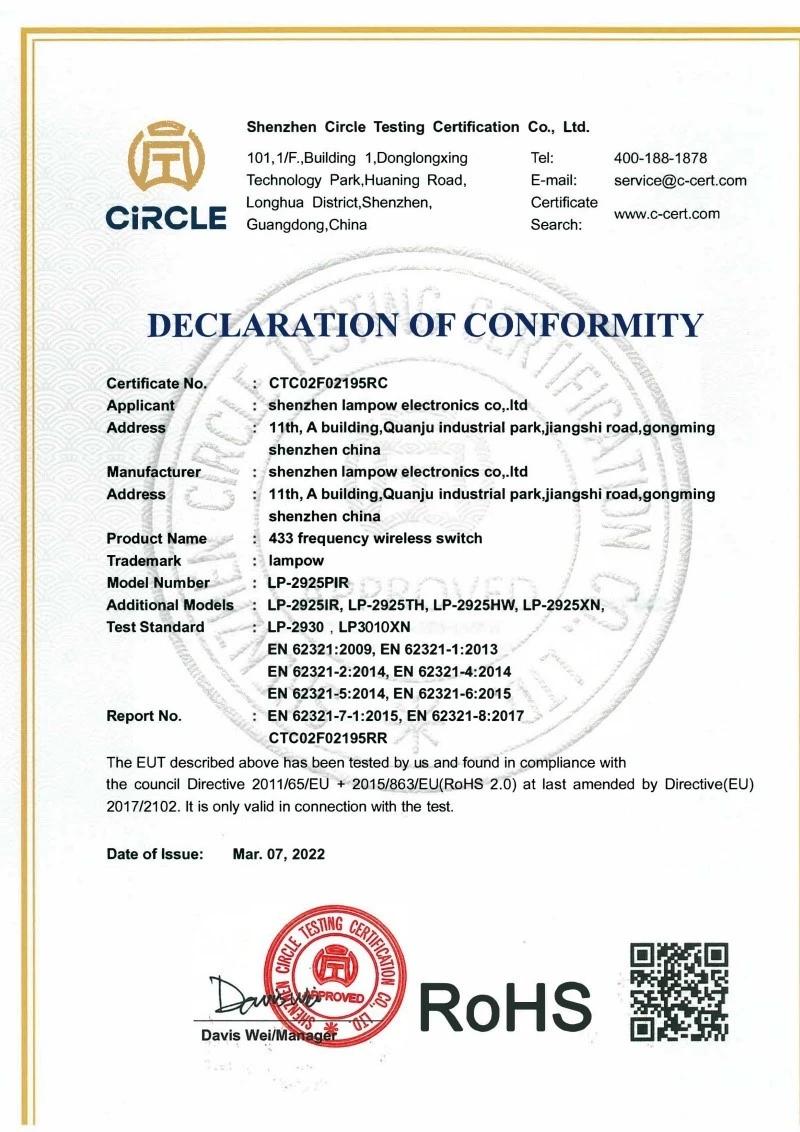

Pensijilan & Pematuhan

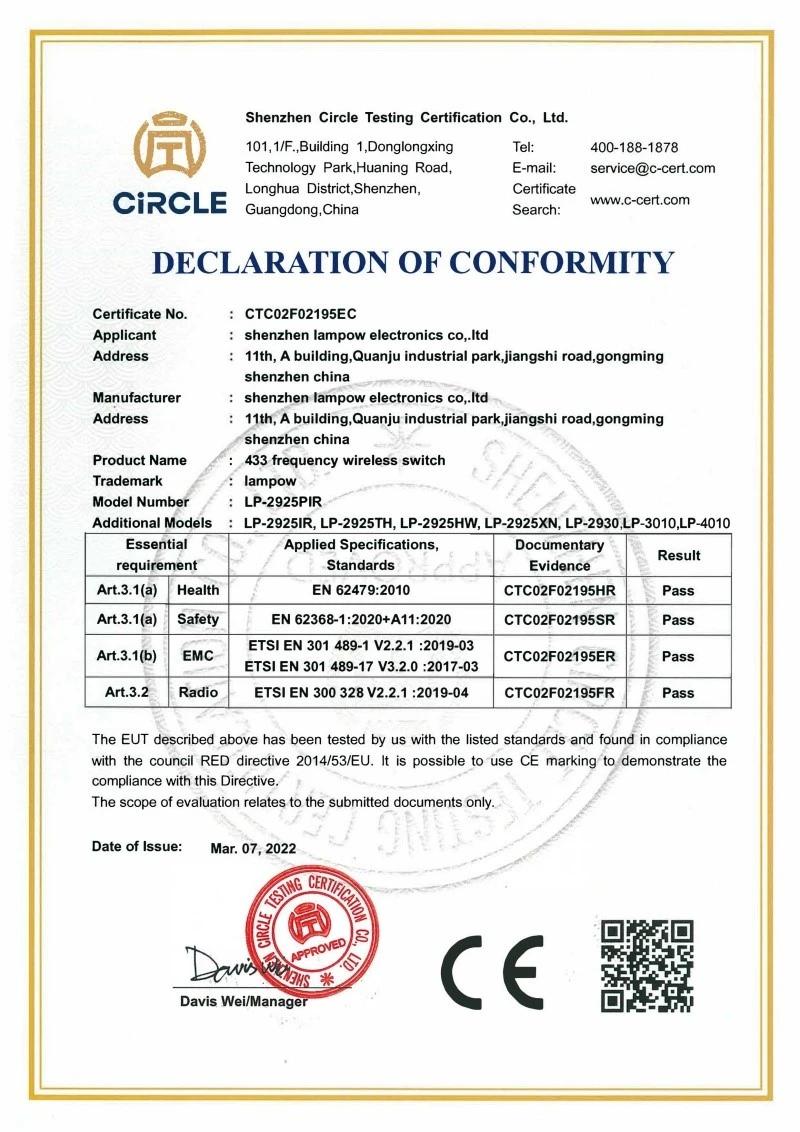

Piawaian Peraturan:CE-ditanda dan mematuhi arahan voltan rendah-dan EMC EU.
Pematuhan Alam Sekitar:RoHS-bahan mentah dan komponen yang diperakui.
Audit Kilang:Dikilangkan di bawah sistem pengurusan kualiti yang diperakui ISO 9001. Laporan ujian tersedia untuk pengauditan pematuhan pelanggan.
Soalan Lazim
S: Apakah julat ketebalan panel yang disyorkan untuk pengesanan sentuhan yang boleh dipercayai?
J: Penderia ditentukur untuk panel antara 8mm dan 18mm tebal, dengan kepekaan dilaraskan di kilang berdasarkan kepadatan substrat khusus dan salutan permukaan yang dikemukakan untuk penilaian.
S: Apakah MOQ dan masa memimpin sampel sebelum melakukan pengeluaran pukal?
J: Sampel penilaian berbayar dihantar dalam masa 3-5 hari perniagaan dan MOQ standard bermula pada 500 unit, dengan kumpulan yang lebih kecil diatur kes-demi kes untuk percubaan kejuruteraan.
S: Apakah masa utama pengeluaran standard dan syarat pembayaran untuk pesanan pukal?
A: Pengeluaran besar-besaran dihantar dalam masa 15-20 hari perniagaan selepas kelulusan sampel, di bawah syarat T/T standard deposit 30% dan baki 70% sebelum penghantaran.
S: Apakah perlindungan waranti yang digunakan untuk suis ini?
J: Kami memberikan jaminan pengilang selama 3-tahun terhadap kecacatan sensor dan litar pemalap, dengan unit DOA dilaporkan dalam masa 30 hari diganti tanpa kos pengangkutan.
S: Adakah habuk atau pembentukan pemeluwapan pada permukaan panel menyebabkan gangguan pencetus atau pemalapan palsu?
A: Debu ringan tidak menjejaskan tindak balas kapasitif, tetapi pemeluwapan yang terbentuk terus di atas zon sensor kadangkala boleh menyebabkan pencetus palsu seketika.
S: Bolehkah suis ini meredupkan-pemacu LED pihak ketiga=?
J: Ia berfungsi dengan mana-mana pemacu pemalar-voltan 12V/24V DC terkawal tanpa mengira jenama.
S: Apakah yang berlaku jika voltan undian pemacu yang disambungkan tidak sepadan dengan voltan kendalian suis?
J: Ketakpadanan voltan antara pemacu dan suis tidak dilindungi secara dalaman, jadi menggunakan pemacu 24V dengan sistem terkonfigurasi 12V-boleh merosakkan suis atau LED yang disambungkan.
